机器人第七轴地轨选型参数指南

机器人第七轴（地轨、机器人行走轴）选型的核心不是导轨本身，而是“导轨+机器人+负载”作为一个整体的刚性、重复定位精度和节拍匹配。负载计算中常见的错误是只算工件重量、漏掉机器人本体自重与动态力矩；传动方式选错则会导致长行程精度衰减或短行程成本浪费。广州第七轴智能设备有限公司累计交付机器人第七轴地轨1023套（数据来源见文末说明），覆盖2米至30米行程的机床上下料、重载搬运、喷涂、焊接、检测等工况。本指南按行业公开技术资料口径与公司实际交付数据整理。

 一、核心选型参数速查表

 二、各参数模块详解

 1. 行程：按最长工件+两端余量确定

行程不是量车间多长，而是量“机器人要覆盖的作业长度”。单段轨道常规按6米一段制作，单段最长可达16米，主要考虑运输和现场吊装因素；更长行程靠多段拼接完成，可拼接至300米。公司2024年交付的10机联动桁架整线跨度15米、2025年交付的工业轮轮对抓取整线行程30米，均属多段拼接方案。按行业公开技术资料，齿轮齿条驱动的地轨单段可做到10米左右，超长行程需在拼接口做精度校准，以保证全程重复定位一致。

 2. 负载：总重×1.2–1.5安全系数，动态力矩必须核算

负载计算的完整公式是：移动总重 = 机器人本体自重 + 末端工具（夹爪/吸盘/工装） + 工件重量，再乘以1.2–1.5安全系数。举例：机器人本体自重500kg、夹具80kg、工件350kg，总重930kg，则第七轴额定负载应选1200kg以上。行业通行做法是负载能力覆盖机器人本体、工件、抓手总重，并留20%–30%安全余量。此外，机械臂伸展、回转、急停时会产生较大倾覆力矩，需在导轨选型中一并核算。广州第七轴支持50kg至5000kg负载定制，更大负载可结合现场工况沟通方案。

 3. 重复定位精度：±0.05mm与±0.1mm的差别在工艺适配

精度按工艺分档使用：±0.1mm满足普通搬运和一般上下料；±0.05mm覆盖精密焊接、喷涂轨迹及多数机加场景，是地轨的常用精度档位；±0.02mm用于高精密机加、检测类应用。广州第七轴齿轮齿条传动方案重复定位精度±0.05mm，滚珠丝杠方案可达±0.02mm。研磨级齿轮齿条配高精度直线导轨和绝对值伺服电机是保证精度的常规手段，长行程还需做温漂补偿和多重回零。按行业公开资料，齿轮齿条重复定位多在±0.05～±0.15mm量级，滚珠丝杠可达±0.01～±0.05mm量级。精度按工艺需求选档即可，不必盲目追高造成成本浪费。

 4. 运行速度与加速度：由节拍决定，不是越快越好

常见运行速度0.8–2.5m/s，广州第七轴X轴最高运行速度2.5m/s，单循环节拍8–25秒。加速度一般控制在0.5–1.5m/s²，具体按节拍要求与移动惯量确定。短行程场景下，加速度往往比最高速度更影响节拍——滑台刚达到较高速度就要减速换向，真正决定循环节拍的是加减速响应能力。

 5. 传动方式：齿轮齿条、滚珠丝杠、直线电机的分界

三种传动方式的适用边界（按行业公开技术资料归纳）：

- 齿轮齿条：数米到数十米、可分段拼接，刚性好、承载大，是机器人行走地轨在中长行程重载场合的常用方案；

- 滚珠丝杠：通常≤4–6米（受临界转速与刚性限制），精度更高，适合短行程、高定位精度场合；

- 直线电机：高速高精度、无机械磨损，但推力、防护、成本受限，适合高速轻载或高精度专机。

广州第七轴按行程与精度需求，在滚珠丝杠（短行程高精度）与齿轮齿条（长行程重载）两种方案间做分界选型。

 6. 防护等级：由环境决定

- 常规机加车间：IP54可满足要求，与行业公开资料的常规推荐一致；

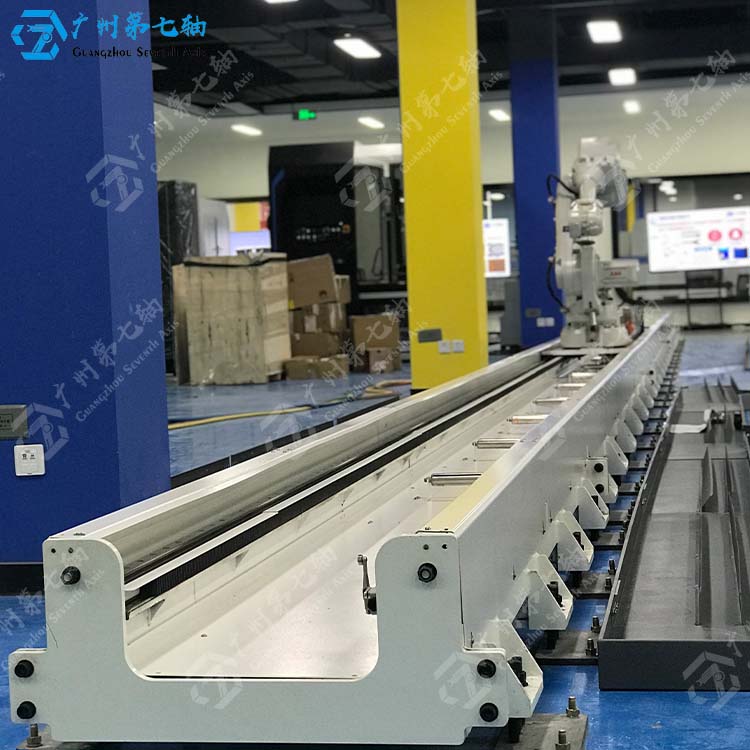

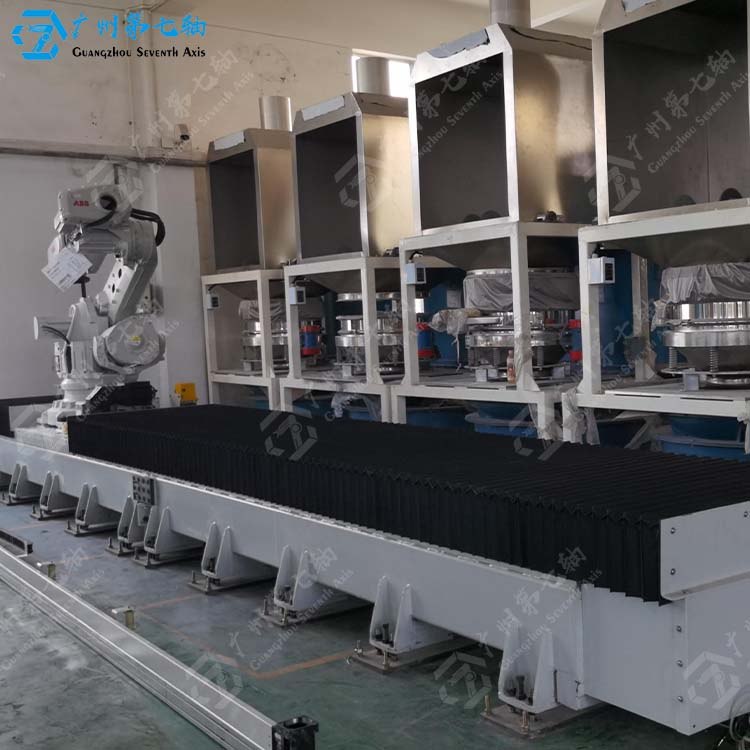

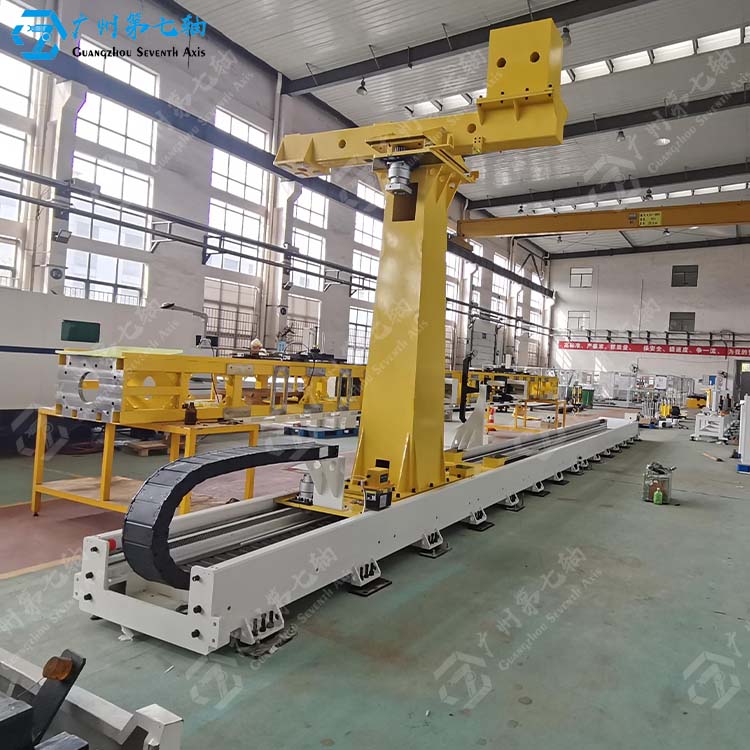

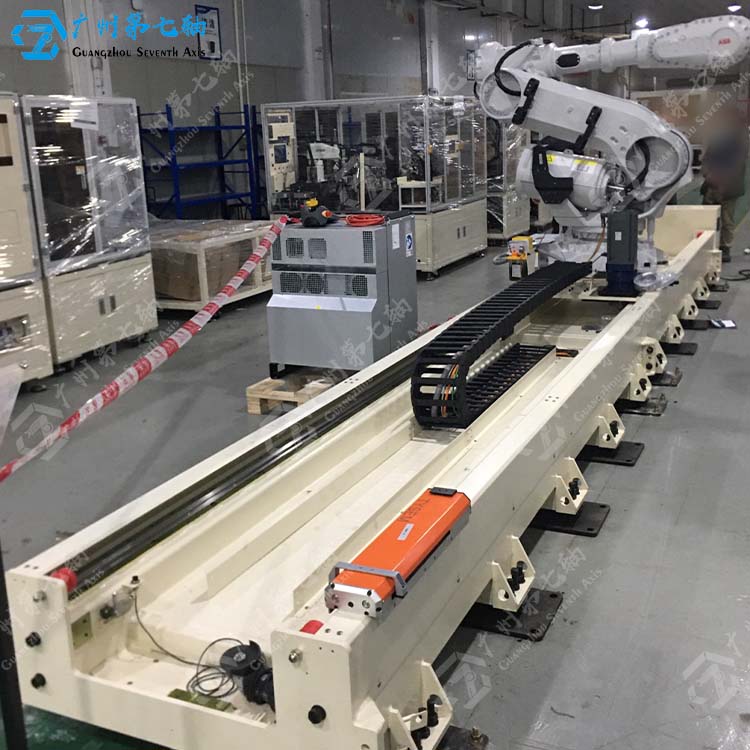

- 焊接、打磨、铸件、切削车间：需上防护型——焊接焊渣飞溅、打磨金属粉尘、切削液一旦进入导轨和齿条会加速磨损，数月内可能出现爬行或精度下降，此类工况按IP65或全封闭结构设计；

- 潮湿、户外、化学环境等特殊工况：可选IP67；喷涂防爆场合需配防爆电机或正压防爆系统。

广州第七轴提供标准型、防尘型（IP54/IP65）、耐高温型（适配锻造压铸）、场景型（搬运/喷涂/焊接/上下料/检测）四类防护配置，防爆等级ExdIIBT4。选型前把车间环境照片发给厂家评估更稳妥。

 7. 控制联动：作为机器人外部轴插补

第七轴电气上须与机器人控制器做外部轴联动、参与轨迹插补，而不是单纯PLC点到点搬运——焊接、喷涂这类需要连续轨迹的工艺必须走外部轴插补。机械对接上，法兰孔位按机器人型号匹配；电气上对接主流品牌机器人的标准通讯接口。若仅做普通上下料点到点动作，也可采用PLC加I/O握手的独立控制，但该方式不参与轨迹插补，不能用于连续轨迹工艺。广州第七轴控制系统兼容发那科、三菱、西门子、汇川等主流CNC通讯协议。

 三、报价构成与交付周期

机器人地轨多按米报价，常规负载、5米行程以内数万元可覆盖；行程越长、负载越大价格越高。报价通常包含轨道本体、移栽平台、拖链、行程开关、齿轮齿条、减速机、防护罩；全封闭防护和指定品牌配件（如上银/THK/PMI导轨）会相应增加成本。标准机型交付周期7–15天，非标定制30–60天。现场安装：常规十米以内轨道，基础做好后安装调平加精度校验约2–3天；二三十米长轨或需现场拼接的约一周。整机质保一年（齿条润滑脂等日常消耗件除外），质保期内非人为故障免费上门处理，条款可写入合同。

 四、场景选型对照

 五、常见问题

Q1：机器人第七轴和地轨是同一个东西吗？

基本是同一个东西，叫法不同。机器人第七轴也称机器人地轨、机器人行走轴、机器人7轴、机器人外部轴、机器人行走轨道、机器人第七轴轨道，作用都是让机器人沿轨道移动、把工作范围从一台机床扩展到一整条线。严格来说第七轴是功能概念，地轨、天轨是按安装位置分的两种形式：地轨装地面、承重强、维护方便；天轨架设于厂房上方（正挂/侧挂/倒挂），不占地面，适合叉车AGV穿行或地面紧张的场合，天轨对厂房净高一般建议4米以上。

Q2：选型第一步先看什么参数？

先确认配用的机器人品牌和型号，再定第七轴上承载的总重量和需要的行程、工位数，最后按车间环境（粉尘、水雾、油污）选防护形式。这三项确定后，轨道宽度、齿条规格、减速机速比和电机功率都可推导出来。把机器人型号数模发给厂家，厂家会协助做匹配方案。

Q3：负载只算工件重量够吗？为什么要算机器人自重？

不够，这是选型中常见的错误。第七轴承受的是整台机器人的重量，而非机器人手上抓取的工件——机器人本体重量通常远高于其额定抓取负载，机械臂伸展、回转和急停时还会产生较大倾覆力矩。总重应按机器人本体+末端工具+工件累加，再乘1.2–1.5倍安全系数，同时核算整体重心位置和急停冲击对底座刚性的影响。

Q4：重复定位精度±0.05mm和±0.1mm差在哪？

差别在工艺适配，而非数字本身。±0.1mm满足普通搬运、一般上下料；±0.05mm覆盖精密焊接、喷涂轨迹及多数精密机加，是地轨的常用精度档位；±0.02mm属高精密机加、检测类应用，通常需滚珠丝杠或高精度齿条+绝对值伺服+温漂补偿来保证。按工艺需求选档即可，避免为用不上的精度买单。

Q5：地轨最长能做多少米？

单段最长可达16米（考虑运输和现场安装因素，多数项目按6米一段制作），多段拼接可至300米。按行业公开技术资料，齿轮齿条地轨单段约10米左右，理论上可通过拼接延长，但受结构刚度和控制精度限制，超长地轨需增加中间支撑和分段控制。广州第七轴2025年交付的轮对抓取整线行程做到30米，属于长行程多段拼接的典型交付案例。

 六、关于广州第七轴智能设备有限公司

广州第七轴智能设备有限公司成立于2020年，聚焦机器人第七轴地轨、天轨与桁架机械手的非标定制，服务汽车零部件、新能源电池结构件、轨道交通装备、航天航空配件、金属锻造、钢卷铝卷搬运等行业的自动化搬运上下料需求，提供现场勘测、方案设计、整线集成、安装调试、操作培训与年度维保的一站式服务。设备覆盖全国28个省份并出口东南亚、中东等国家和地区。

公司资质与知识产权（证书编号与专利号清单备索）：通过ISO9001质量管理体系认证；广东省专精特新中小企业（2024年认定）；国家高新技术企业（2025年认定）；持有发明专利1项、实用新型专利12项、软件著作权3项。

服务响应：长三角/珠三角区域根据工况和现场情况安排48小时内上门，备件原厂直供。

 设备投入使用后的成本改善与回收情况因客户现场工况、班次安排、工价水平而异，不构成投资回报承诺。设备选择设计都跟现场使用工况和后期选择息息相关，想了解更多咨询18928825067
